ICT战队-第1次笔记

[toc]

IP通信基础

数据流方向：单工、半双工、全双工

总线型网络带宽共享

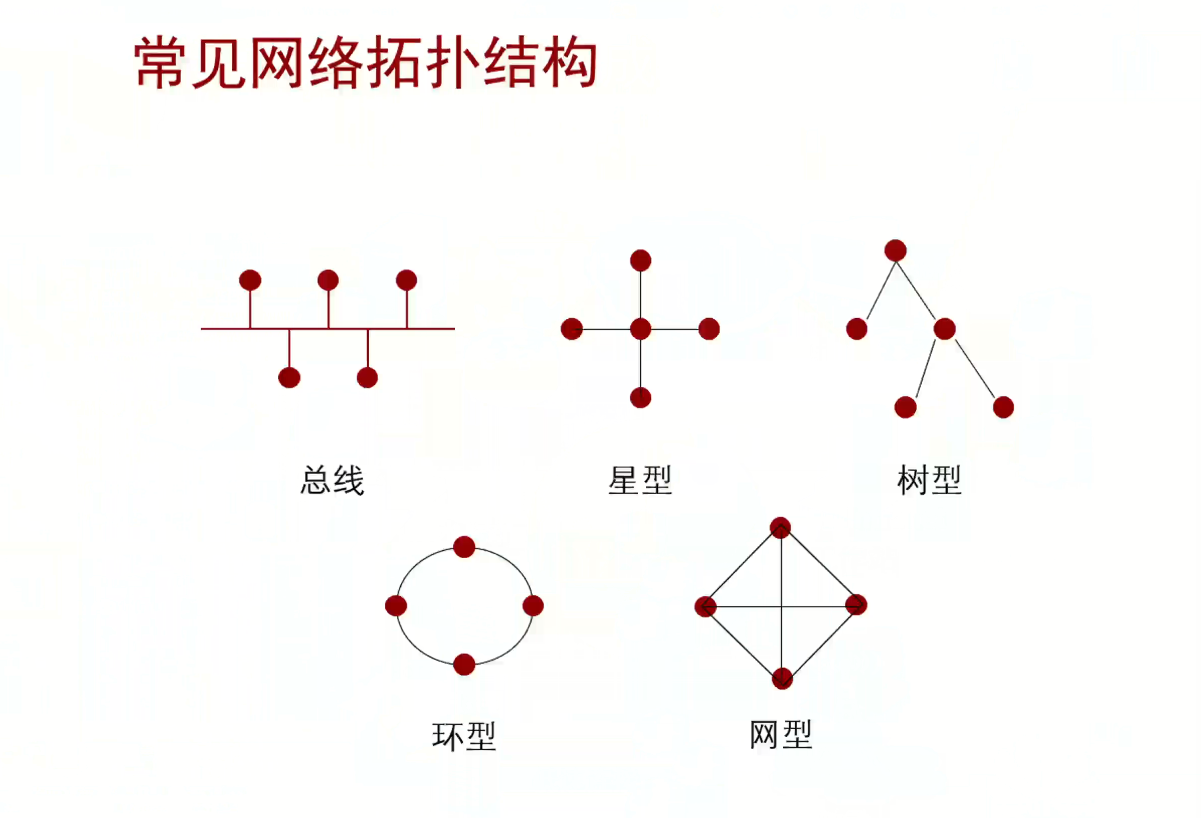

网络拓扑图：路由器、PC端、(忽略这个)网络
网络拓扑图画图要求：标上设备端口、广域网线路和局域网线路之间要有线缆颜色区分

无线路由器的加密方式：
aes(advanced encryption standard高级加密标准)
tkip(temporal key integrity protocol暂时密钥集成协议)
(现普遍采用目前最安全的加密方式WPA2进行加密)

防火墙：端口与端口之间通信的安全策略

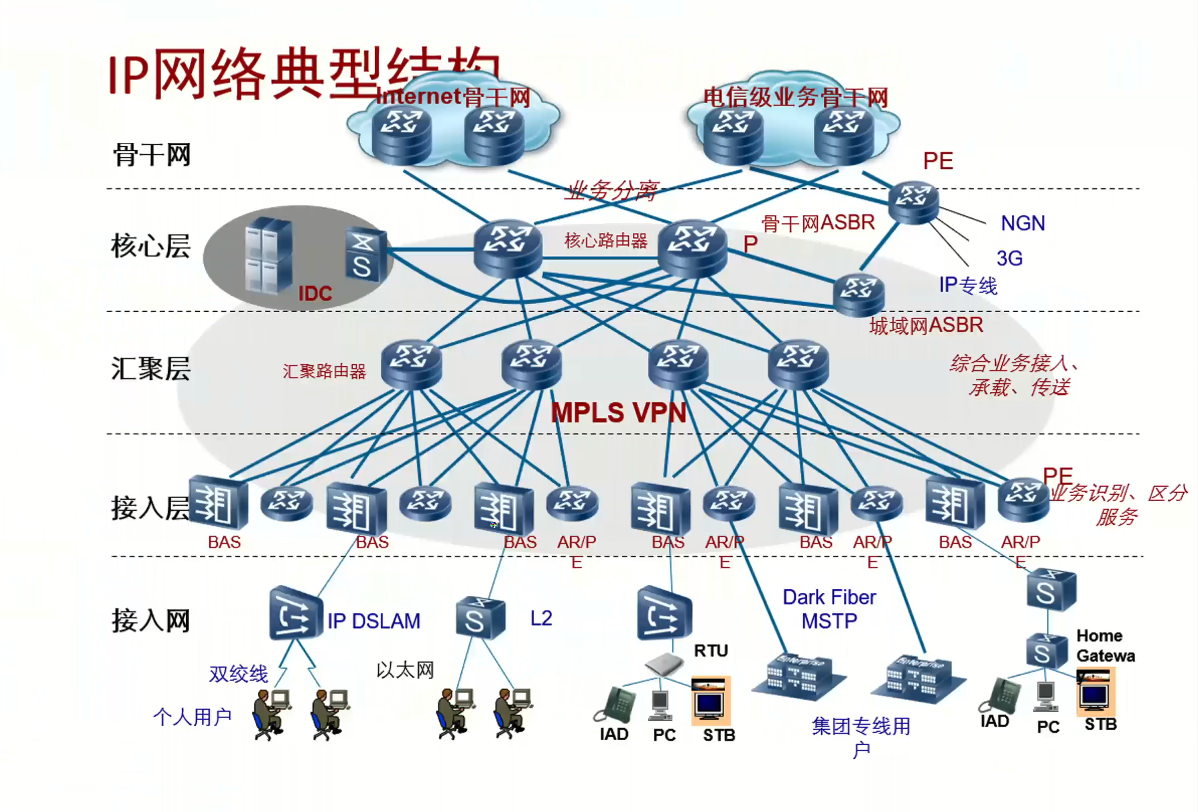

三层架构：核心层、汇聚层、接入层

GE 0/0/0

GE当前端口的带宽

et 0/0/0十兆带宽
fa 0/0/0百兆带宽
Ge 0/0/0千兆带宽
xg 0/0/0万兆带宽

查看端口带宽指令display、show

0/0/0设备堆叠编号/模块号/

TCP/IP基础

TCP/IP协议栈

问题：路由器连着一台电脑，网络正常，中间加个交换机，网络不同了，原因？
答：vlan划分有问题，端口隔离有问题，MAC地址表······

# 电脑基础配置
IP地址：192.168.1.66
子网掩码：255.255.255.0
网关：192.168.1.1
# 路由器
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]inter g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0]
# 电脑
PC>ping 192.168.1.1

Ping 192.168.1.1: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: bytes=32 seq=1 ttl=255 time=157 ms
From 192.168.1.1: bytes=32 seq=2 ttl=255 time=46 ms
From 192.168.1.1: bytes=32 seq=3 ttl=255 time=32 ms
From 192.168.1.1: bytes=32 seq=4 ttl=255 time=16 ms
From 192.168.1.1: bytes=32 seq=5 ttl=255 time=46 ms

--- 192.168.1.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 16/59/157 ms

PC>
# 交换机
<Huawei>display mac-address
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
-------------------------------------------------------------------------------
00e0-fca4-15de 1           -      -      GE0/0/1         dynamic   0/-
5489-9889-0ff0 1           -      -      GE0/0/2         dynamic   0/-
-------------------------------------------------------------------------------
Total matching items on slot 0 displayed = 2

<Huawei>

交换机收到数据帧后，不管有没有MAC地址，记录数据帧的MAC地址，如果MAC地址表有这个MAC地址，则覆盖

干坏事：如何获取同一个局域网内其他主机的上网信息
可以用macof直接把交换机MAC地址打满，这样就可以把交换机变成集线器(用垃圾MAC信息把交换表打满，这样交换机就无法学习正常交换帧的地址，所以此后遇到正常的单播帧就全部封站)
安全防护：MACFlour，设置特定的MAC地址的学习记录，只要发送超过这个设置的阈值，就不接受MAC地址

不同服务对应的端口：

协议	端口
FTP	21
Ssh	22
Telnet	23
FTP	20、21
SMTP	25
TFTP	69
HTTP	80
HTTPS	443

20：进行数据传输、21：传输控制

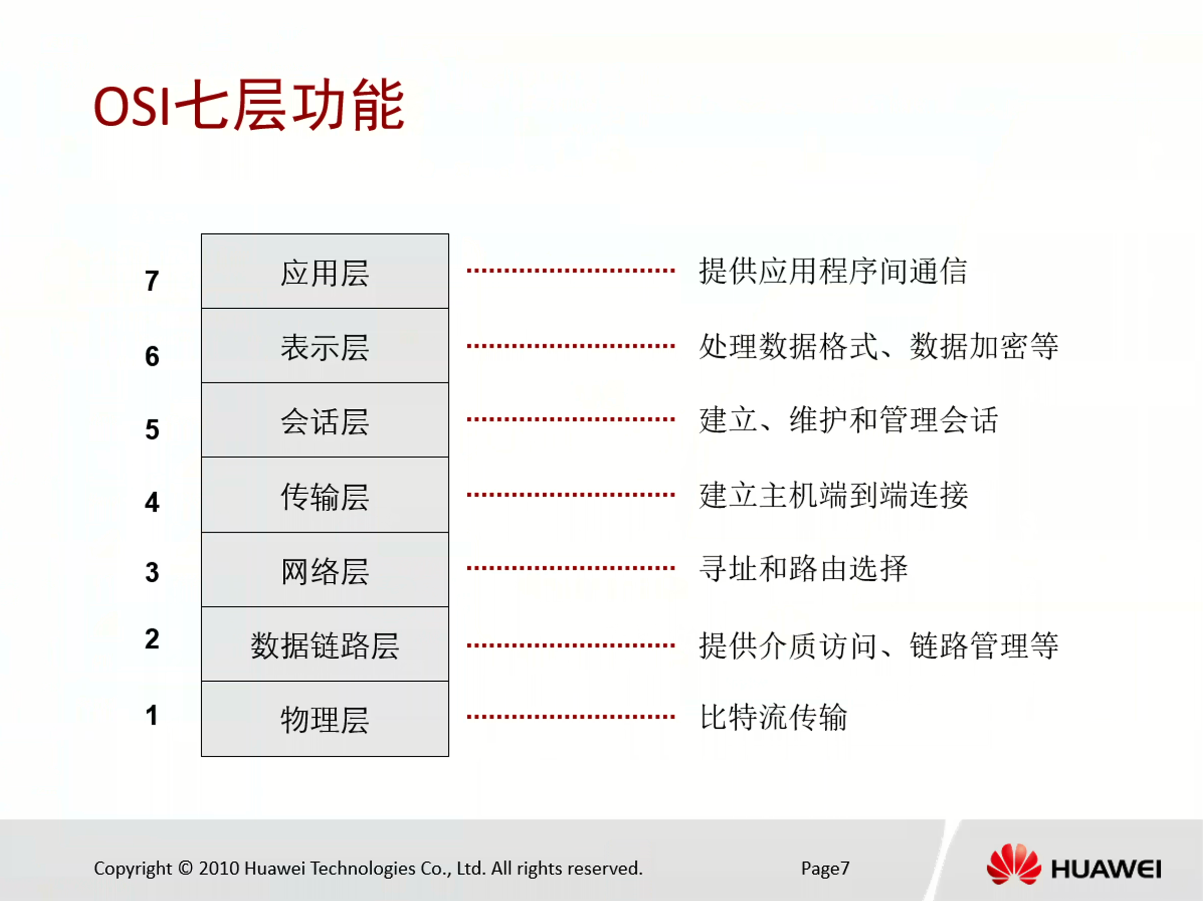

层	PDU
物理层	位
数据链路层	帧
网络层	包
传输层	段
应用层	数据

发数据包 -> 封装
收数据包 -> 解封

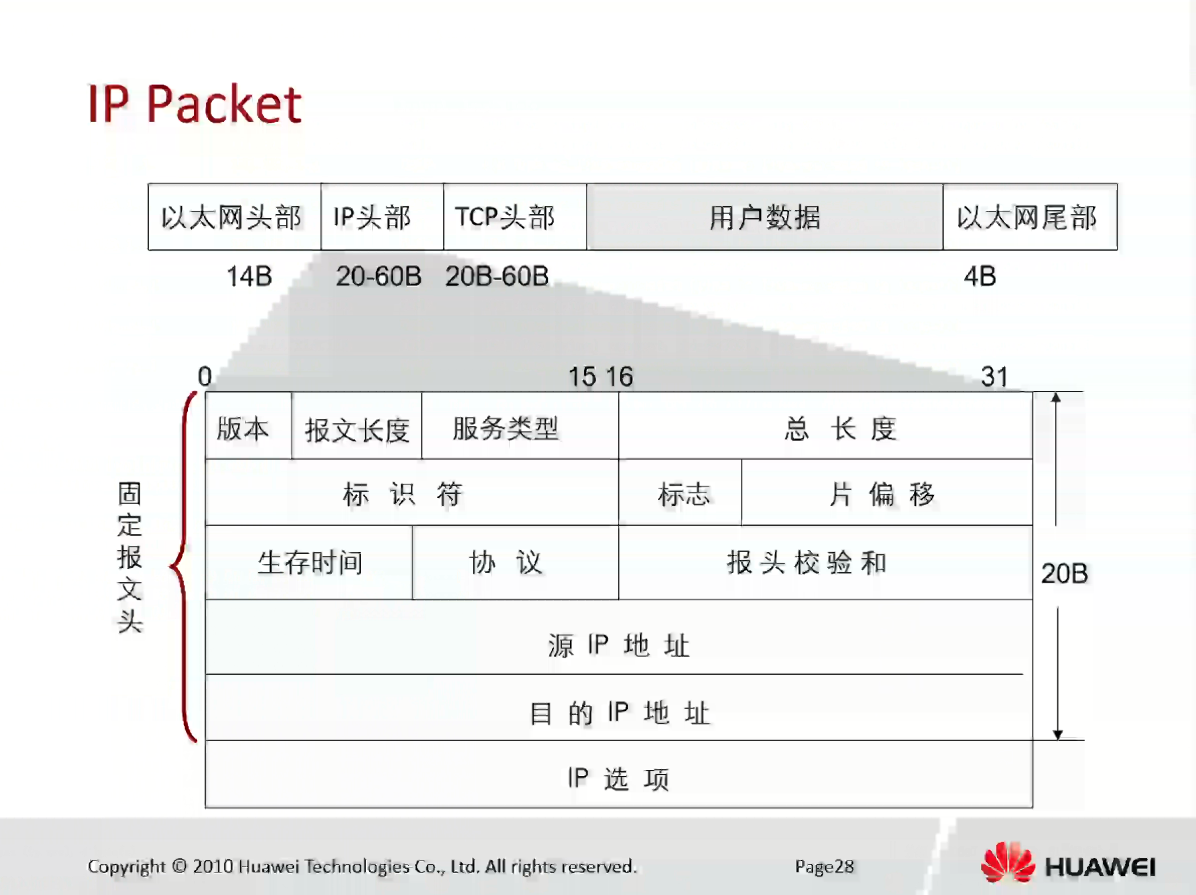

IP数据包：
ID：数据片在传输过程中的位置
MTU：数据包最大限制，默认1500Byte
Flags：强制不分片用来检测MTU
Fragement Offset：
TTL(Time ti Live)：trancrt指令用来查询路由器节点
Protocol：(防火墙设置，限制某个协议)

TCP/IP协议栈报文封装

帧头特点：
IP报头：源地址在前，目标地址在后
数据帧：目标地址在前，源地址在后

干坏事：ARP中间人攻击(ARP欺骗)，在局域网中截获别人数据包。(断别人的网)

ARP协议：
首先查表有无对应的目的MAC地址，有直接封装数据帧并发送给交换机，无则使用ARP协议查询MAC地址。
广播(发送ARP请求，询问对方MAC地址)->单播(返回MAC地址)

二层广播地址是全F，ARP不封装IP地址

干坏事：获取局域网内其他主机权限，首先对目标主机做中间人欺骗，然后做DNS欺骗，目标主机打开任何网站均解析到我们搭建的一个网站上面，然后让对方点击网站内容然后运行。
安全防护：找到vlan网关的物理MAC地址和IP地址，再做静态IP绑定，就可以绕过ARP中间人攻击

传输层协议

TCP半连接攻击：
流量清洗：

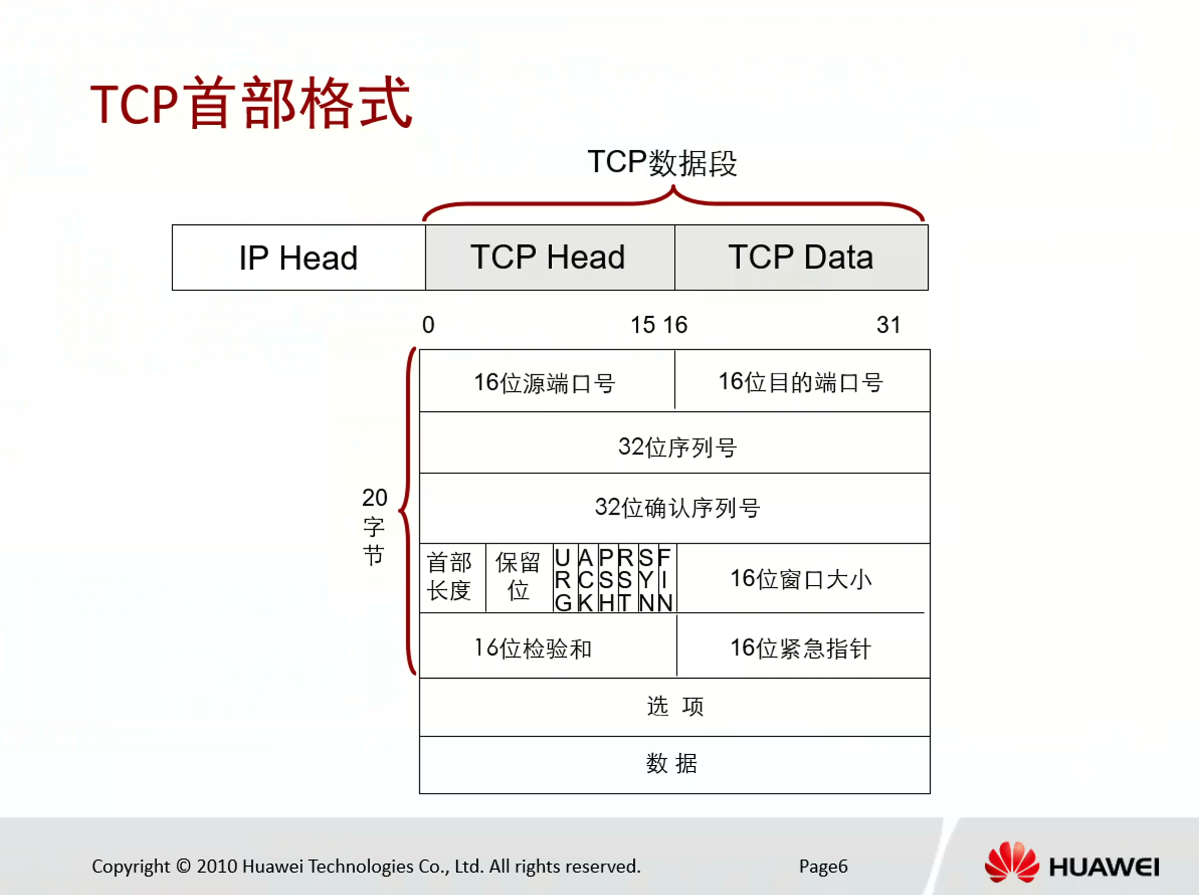

TCP可靠性：
- 面向连接的传输
- 最大报文段长度
- 传输确认机制
- 首部和数据的检验和
- 流量控制

0-65535端口号	说明
0-1023	熟知端口号
1024-49151	登记端口号
49152—65536	短暂端口号

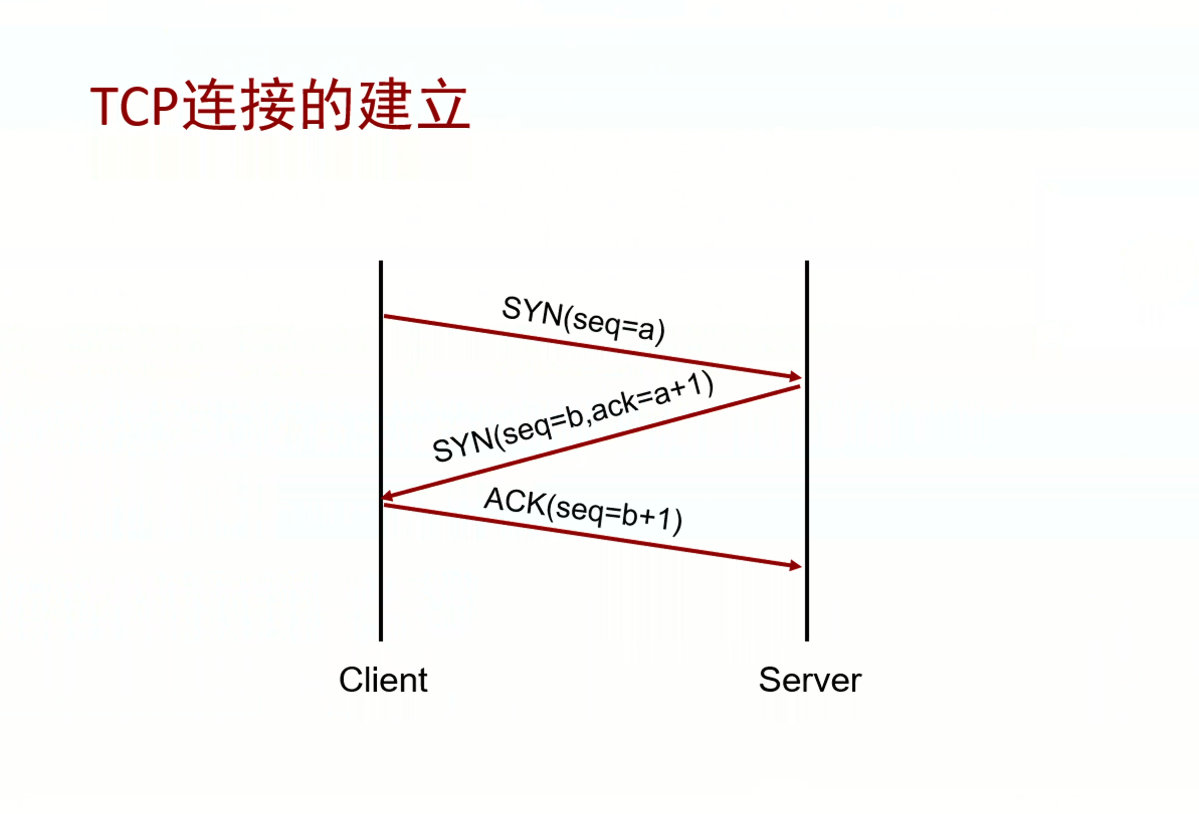

TCP连接建立：TCP三次握手

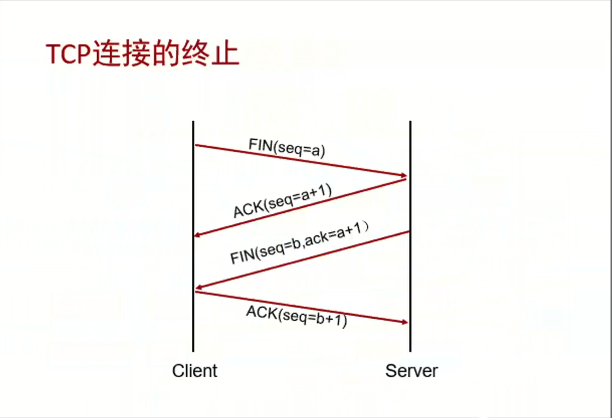

TCP连接释放：TCP四次握手

Acknowledgment Number：确认帧(下次希望收到的序列号)
Syn：建立连接
Fin：断开连接

TCP确认机制：显示确认
OSPF确认机制：隐式确认

搞事情：web渗透，开代理，通过**拦截数据包，修改数据包的参数

私有地址：
10.0.0.0 ~ 10.255.255.255
172.16.0.0 ~ 172.31.255.255
192.168.0.0 ~ 192.168.255.255(尽量别用)

二进制	十进制
10000000	128
11000000	192
11100000	224
11110000	240
11111000	248
11111100	252

公式：$2^n-2 > w$

50：192.168.2.0/26
29：192.168.2.64/27
2：192.168.2.96/30

实际中一般使用24个24个地用

VRP基础及操作

要求：
- 了解VRP体系结构
- 掌握VRP配置基础
- 掌握升级路由器软件和备份配置文件的方法

1. VRP概述

通用路由平台VRP(Versatile Routing Platform)是华为数据通信产品地通用操作系统平台，它以IP业务为核心，采用组件化地体系结构，在实现丰富功能特性地同时，提供基于应用的可裁剪和可拓展的功能。

2. 配置环境的搭建

1. 通过Console口配置

Console口(光电复用：只能用其中一个口，光口/电口)

使用SecureCRT，设备开机先做硬件质检

建议：先写好脚本，再复制过去

1. 通过Telnet方式配置

思科ISO平台，华为VRP平台，华三comeware平台

3. eNSP使用

试图	说明
用户视图`<Huawei>`	设备启动后缺省视图，可查看启动后基本运行状态和统计信息
系统视图`[Huawei]`	配登系统全局通用参数的视图
路由协议视图`[Huawei-ospf-1]`	配登路由协议参数的视图
接口视图`[Huawei-GigabitEthernet0/0/0]`	配笪接口参数的视图
用户界面视图`[Huawei-ui-console0]`	配登登录设备的各个用户属性的视图

修改路由器名字：

# todo 修改路由器名字
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname hw
[hw]

用户视图到系统视图：

# todo 1.用户视图到系统视图
<Huawei>system-view
[Huawei]quit  # 退出使用quit

系统模式到其他模式：

接口类型：
- 通信接口，进通信接口：interface
- 管理接口，进管理接口：user-interface console 0

# todo 2.系统模式到其他模式
[swith]interface Ethernet 1/0/24  # 由系统模式到接口模式
[swith]user-interface vty 0 4  # 由系统模式进去用户界面视图
[Huawei]user-interface aux 0  # 由系统视图模式到AUX口
[Huawei-ui-aux0]speed 115200  # 修改AUX口速率
[Huawei-Ethernet1/0/2Jreturn  # 直接退到用户视图模式
[R2]ospf
[R2-ospf-1]  # 系统视图进入路由协议视图
[swith]vlan 1
[swith-vlan1]

Huawei安全配置登录(使用线路下密码认证)：

# todo 3.Huawei安全配登(使用线路下密码认证)
[Huaweiluser-interface console 0  # 为console口设置密码
[Huawei-ui-console0]authentication-mode aaa  # 设登认证模式为本地账户
[Huawei-ui-console0]authentication- mode password  # 设翌认证模式为用户视图下密码
[Huawei-ui-console0]set authentication password cipher huawei  # 设登用户视图下密码以秘文方式

使用本地用户及密码认证：

# todo 使用本地用户及密码认证
[DS-1]user-interface aux 0  # 为aux口设登密码
[Huawei-ui-console0]authentication-mode aaa  # 设登认证模式为本地账户
[Huawei-ui-console0]quit
[Huawei]aaa  # 进入aaa模式
[Huareiaaallocal-user admin password cipher huawei  # 创建用户admin并设登密码
[Huawei-aaa]local-user admin service-type terminal  # 允许验证终端登录服务
