数据中心IDC机房

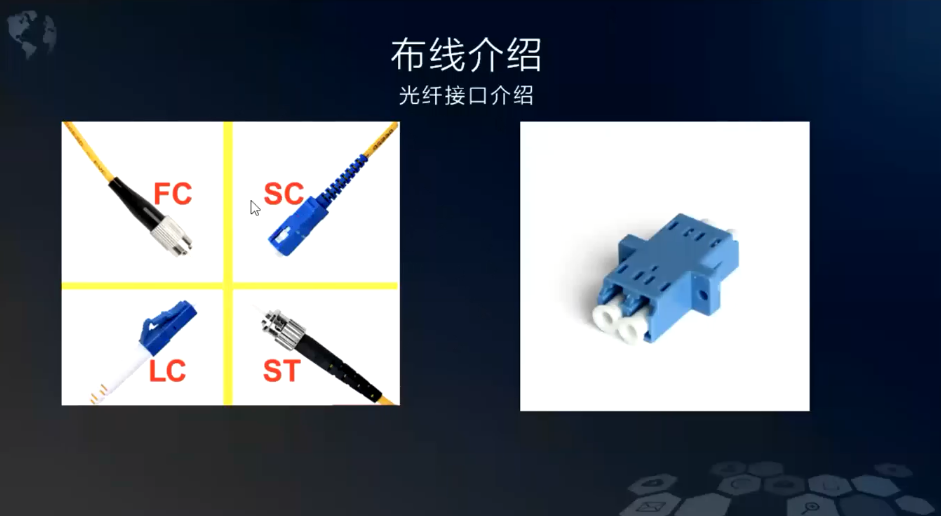

1.光纤接口

SC:大方
LC:小方(交换机上的光模块基本上插的都是LC接头)
FC、ST:一般运营商用

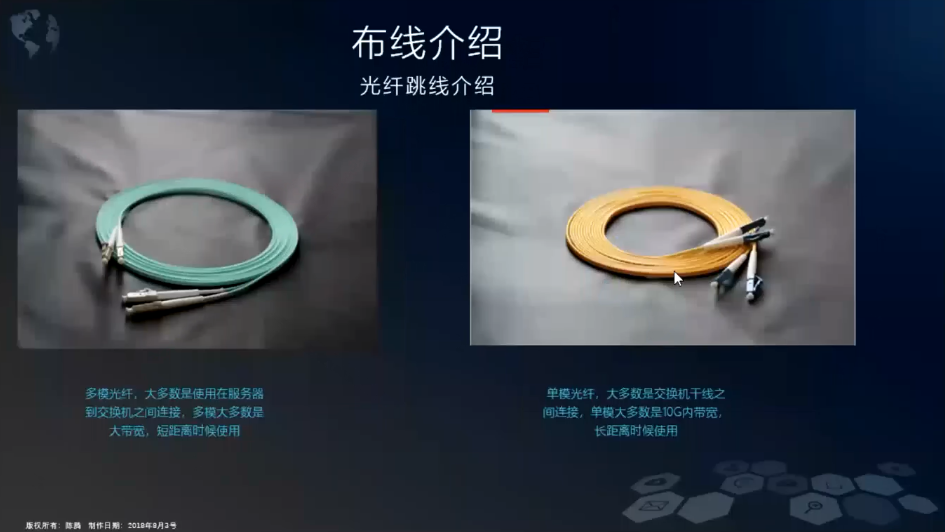

2.光纤跳线

多模光纤(青色)、单模光纤(黄色)

OM2
OM3,蓝色
OM4,紫色,传输带宽最大

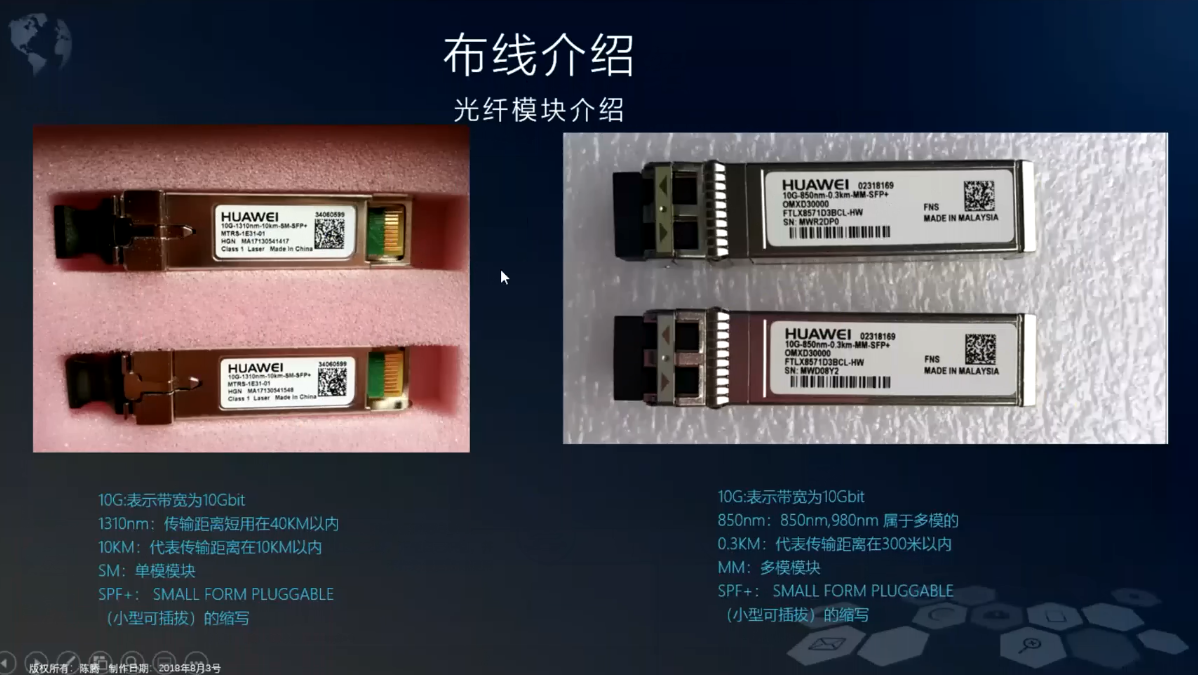

3.光纤模块

基带宽带

VLAN技术原理与配置

VLAN虚拟局域网:逻辑上把交换机分成两个交换机,一个VLAN等于一个广播域,等于一个网段。目的是为了隔离广播域。


实验一:单个交换机相同VLAN间的通信

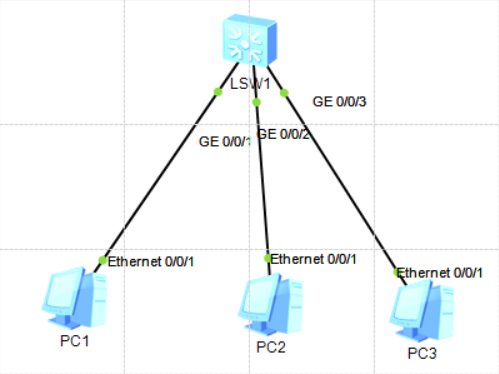

  • Step1: 画出网络拓扑图
# todo 查看Huawei交换机默认VLAN信息
<Huawei>display vlan  # 查看所有VLAN信息
<Huawei>display port vlan  # 查看各个接口类型

1.华为设备上默认有一个VLAN,为VLAN1
2.电脑的VLAN不是电脑的配置,而是电脑连接的端口对应的VLAN

  • Step2: 配置主机IP地址和子网掩码
主机 IP地址 子网掩码
PC1 10.1.1.1 255.255.255.0
PC2 10.1.1.2 255.255.255.0
PC3 10.1.2.3 255.255.255.0
  • Step3: 创建VLAN
# todo 配置VLAN
[Huawei]vlan 2  # 创建VLAN
[Huawei]undo vlan 2  # 删除VLAN
[Huawei-vlan2]describtion something  # 对VLAN添加描述
[Huawei]vlan batch 2 to 10  # 批量创建VLAN

一个交换机上最多可以创建4095个VLAN

  • Step4: 把端口加入到创建的VLAN

法1:直接在VLAN模式下添加(前提:把端口改成access模式)

# todo 错误示范
[Huawei]vlan 2
[Huawei-vlan2]port GigabitEthernet 0/0/3
Error: Trunk or Hybrid port(s) can not be added or deleted in this manner.
[Huawei-vlan2]

法2:在端口试图下将端口划入对应的VLAN

# todo 进入交换机g0/0/3接口
[Huawei]inter g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type ?
  access        Access port
  dot1q-tunnel  QinQ port
  hybrid        Hybrid port
  trunk         Trunk port
# todo 指定端口类型,将交换机接口类型设置为接入模式
[Huawei-GigabitEthernet0/0/3]port link-type access

# todo 应用相应的VLAN到该端口上,将某个接口加入VLAN
[Huawei-GigabitEthernet0/0/3]port default vlan 2
端口类型 使用说明
access 交换机连终端设备(网络电视、PC……)
trunk 交换机连交换机
hybrid 混合类型
  • Step5: 使用其中一个VLAN(冲突域)的主机ping交换机内其他VLAN(冲突域)的主机即可ping通

实验二:不同交换机相同VLAN间的通信

  • 一、使用两根线实现VLAN

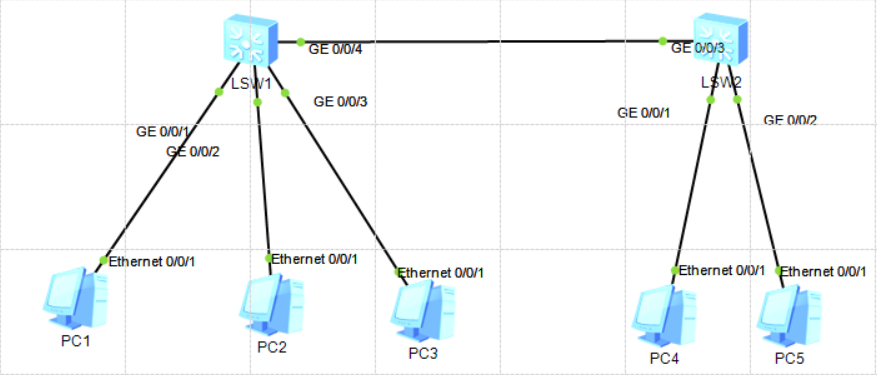

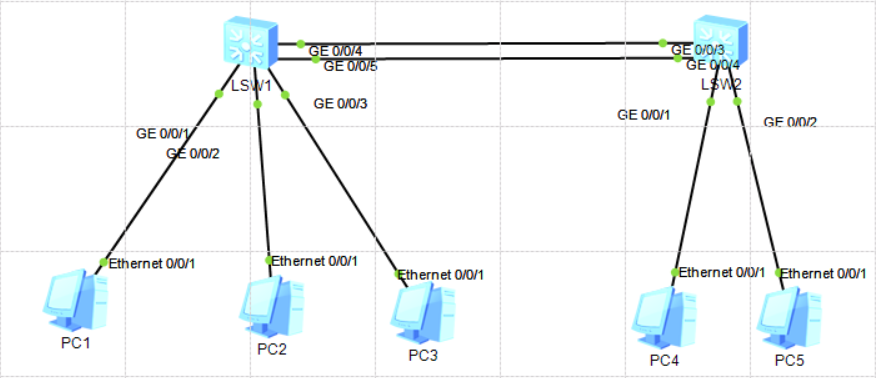

  • Step1: 画出网络拓扑图(书接上回😄)

  • Step2: 在两台交换机上各自配置VLAN(把某一条线路的端口加入创建的VLAN)

交换机LSW1的配置:

# todo 配置LSW1的VLAN
[Huawei]inter g0/0/4  # 进入端口
[Huawei-GigabitEthernet0/0/4]port link-type access  # 指定端口类型
[Huawei-GigabitEthernet0/0/4]port default vlan 2  # todo 应用相应的VLAN到该端口上,将某个接口加入VLAN

交换机LSW2的配置:

# todo 配置LSW2的VLAN
[Huawei]inter g0/0/2  # 进入端口
[Huawei-GigabitEthernet0/0/2]port link-type access  # 指定端口类型
[Huawei-GigabitEthernet0/0/2]port default vlan 2  # todo 应用相应的VLAN到该端口上,将某个接口加入VLAN
[Huawei-GigabitEthernet0/0/2]inter g0/0/3  # 进入端口
[Huawei-GigabitEthernet0/0/3]port link-type access  # 指定端口类型
[Huawei-GigabitEthernet0/0/3]port default vlan 2  # todo 应用相应的VLAN到该端口上,将某个接口加入VLAN
  • Step3.5: 关闭STP生成树协议

由于生成树阻塞的问题,冲突域之内的主机无法ping通,所以要关闭Huawei交换机的STP生成树协议。

[Huawei]display stp  # 显示STP信息
[Huawei]display stp brief  # 显示STP简要信息
[Huawei]undo stp enable  # 关闭STP生成树协议
Warning: The global STP state will be changed. Continue? [Y/N]y
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]
  • Step4: 使用其中一个交换机的一个VLAN(冲突域)的主机ping其他交换机内同一个VLAN(冲突域)的主机即可ping通

  • 二、使用一根线(通过标签管理)实现VLAN

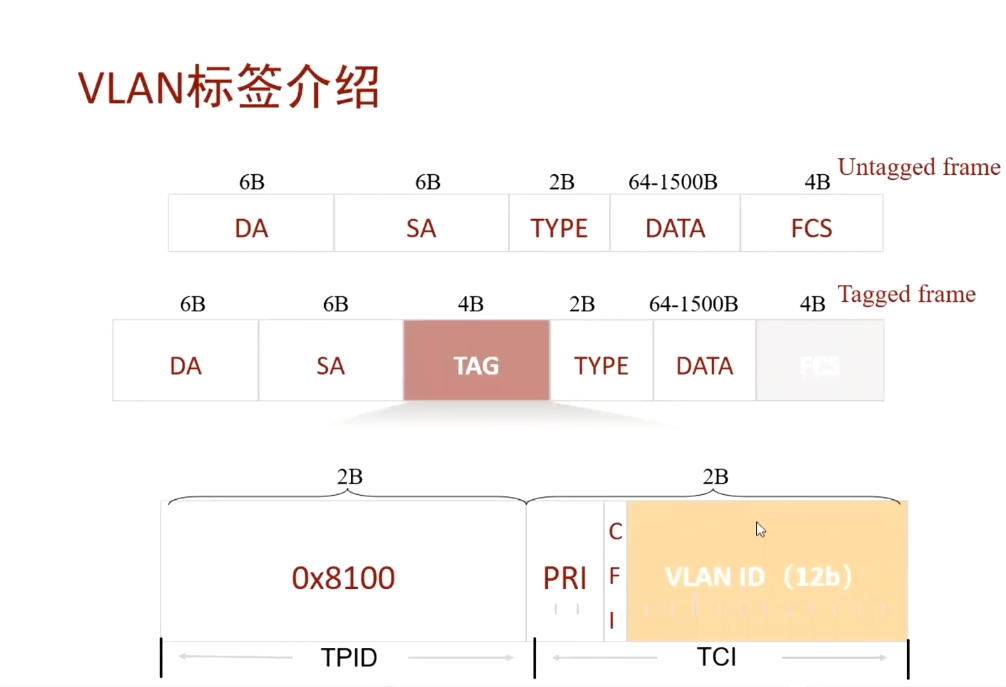

UT:untagged 不打标
TG:tagged 打标

  • Step1: 画出网络拓扑图(书接上回😏)
  • Step2: 在两台交换机上各自配置VLAN

注:
1. 需要一层一层的来删除配置,直到恢复到默认的配置。否则会出现错误:Error: Please renew the default configurations.
2. 或者直接删除线路直接配置。

交换机LSW1的配置:

# todo 配置LSW1的VLAN(删除线路)
[Huawei]inter g0/0/4  # 进入端口
[Huawei-GigabitEthernet0/0/4]port link-type trunk  # 指定端口类型
[Huawei-GigabitEthernet0/0/4]port trunk allow-pass vlan 2  # 设置端口允许通过的VLAN
# [Huawei-GigabitEthernet0/0/4]port trunk allow-pass vlan all  # 设置所有端口允许通过的VLAN

交换机LSW2的配置:

# todo 配置LSW2的VLAN(删除配置)
[Huawei]inter g0/0/3  # 进入端口
[Huawei-GigabitEthernet0/0/3]undo port default vlan
[Huawei-GigabitEthernet0/0/3]undo port link-type
[Huawei-GigabitEthernet0/0/3]port link-type trunk  # 指定端口类型
[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 2  # 设置端口允许通过的VLAN
# [Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all  # 设置所有端口允许通过的VLAN
  • Step3: 使用其中一个交换机的一个VLAN(冲突域)的主机ping其他交换机内同一个VLAN(冲突域)的主机即可ping通

  • Step4.1: 抓包测试(开始抓包即可查看数据帧信息)

注:
1. trunk封装的标签802.1Q(思科有私有的协议ISL)
2. 本征VLAN(Navtive Vlan),只要不打标的帧就是转发到本征VLAN的帧。
例如,如果 VLAN 99 被配置为本征 VLAN,则PVID为 99,那么所有的无标记流量都被转发到 VLAN 99。
3. 所以,两个直连的交换机端口的本征VLAN必须相同
4. Huawei真机上可以同时进两个端口进行相同的操作

  • 三、使用三个交换机一根线实现VLAN

交换机之间要通,要设置相同的VLAN。

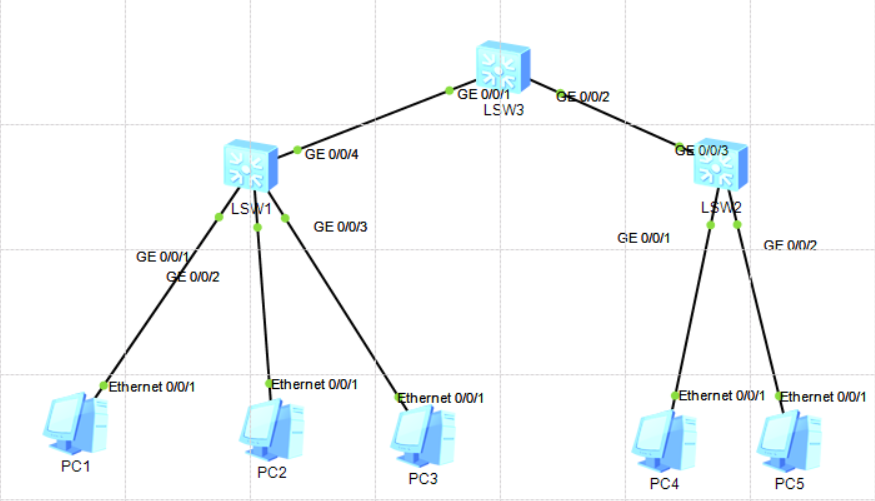

  • Step1: 画出网络拓扑图(书接上回😄)
  • Step2: 在三台交换机上各自配置VLAN

交换机LSW1和LSW2的配置:略

交换机LSW3的配置:

# todo 配置LSW2的VLAN
[Huawei]vlan 2
[Huawei-vlan2]inter g0/0/2  # 进入端口
[Huawei-GigabitEthernet0/0/2]port link-type trunk  # 指定端口类型
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 2  # 设置端口允许通过的VLAN
# [Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all  # 设置端口允许通过的VLAN
[Huawei-GigabitEthernet0/0/2]inter g0/0/3  # 进入端口
[Huawei-GigabitEthernet0/0/3]port link-type trunk  # 指定端口类型
[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 2  # 设置端口允许通过的VLAN
# [Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all  # 设置端口允许通过的VLAN
  • Step3: 使用其中一个交换机的一个VLAN(冲突域)的主机ping其他交换机内同一个VLAN(冲突域)的主机即可ping通

实验三:VLAN间路由(单臂路由)

通过路由器转发不同网段的数据。

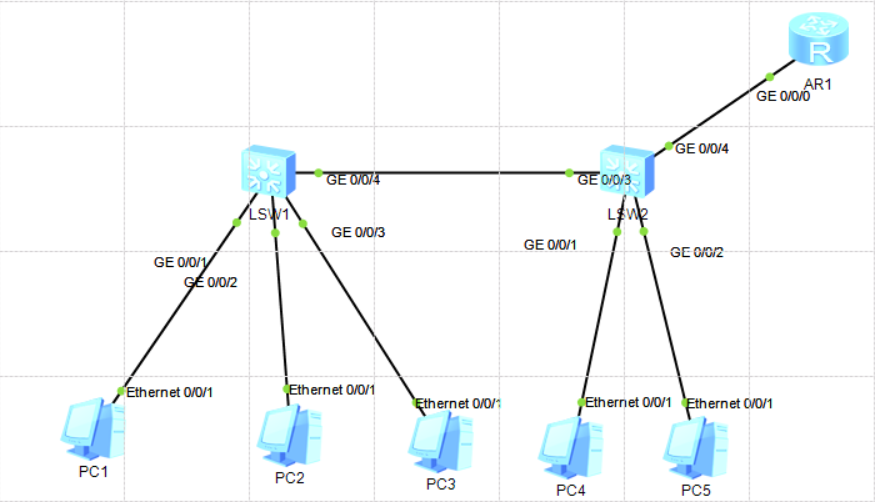

  • Step1: 画出网络拓扑图(书接上回😏)

路由器AR1选AR2220

  • Step2: 配置交换机的VLAN

把交换机的接口接入模式全部设置成trunk。

连接主机的交换机的接口:略

连接路由器的交换机的接口:

# todo 设置交换机接口模式为trunk
[Huawei]inter g0/0/4
[Huawei-GigabitEthernet0/0/4]port link-type trunk
[Huawei-GigabitEthernet0/0/4]port trunk allow-pass vlan all
  • Step3: 配置路由器

路由器:用来转发不同网段的设备

在本实验中:
VLAN1 要通信,在物理接口上配IP即可
VLAN2 要通信,则要用打标签的方法

# todo 配置路由器
# todo 配置g0/0/0接口
[Huawei]inter g0/0/0  # 进入接口
[Huawei-GigabitEthernet0/0/0]ip address 10.1.1.254 24  # 配置IP
[Huawei-GigabitEthernet0/0/0]display this  # 显示配置信息
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 10.1.1.254 255.255.255.0
#
return
[Huawei-GigabitEthernet0/0/0]

# todo 配置g0/0/0.2子接口(逻辑接口)
[Huawei-GigabitEthernet0/0/0]inter g0/0/0.2  # 进入接口
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 2  # 封装dot1q协议,该子接口对应VLAN2,该接口收发的数据帧都要打上标签2
[Huawei-GigabitEthernet0/0/0.2]ip address 10.1.2.254 24  # 添加IP
[Huawei-GigabitEthernet0/0/0.2]arp broadcast enable  # 开启终结子接口的ARP广播功能
[Huawei-GigabitEthernet0/0/0.2]display this  # 显示配置信息
[V200R003C00]
#
interface GigabitEthernet0/0/0.2
 dot1q termination vid 2
 ip address 10.1.2.254 255.255.255.0
 arp broadcast enable
#
return
[Huawei-GigabitEthernet0/0/0.2]

注:
1. 物理接口数据帧不打标,逻辑接口数据帧才打标。(逻辑接口依赖物理接口通信)
2. g0/0/0.1和VLAN1没有对应关系,g0/0/0.x随便用。
3. 跨VLAN通信过程!!!

  • Step3.5: 主机配置相应的网关

  • Step4: 使用其中一个VLAN(冲突域)的主机ping其他VLAN(冲突域)的主机即可

实验四:VLAN间路由(三层交换)

  • 一、使用两个交换机实现VLAN间通信(三层交换机之间的VLAN路由)

  • Step1: 画出网络拓扑图(书接上回😄)

  • Step1.5: 配置主机的IP地址、子网掩码、网关(略)

  • Step2: 配置交换机的VLAN

为交换机端口划分VLAN:略

为交换机接口配置IP:

# todo 为交换机接口配置IP
[Huawei-Vlanif2]int vlan 1
[Huawei-Vlanif1]ip add 10.1.1.254 24
[Huawei-Vlanif1]int vlan 2
[Huawei-Vlanif2]ip add 10.1.2.254 24
[Huawei-Vlanif2]
  • Step2.5: 主机配置网关
  • Step3: 使用其中一个VLAN的主机ping其他VLAN的主机即可
  • Step4: 抓包

经过交换机转发的数据帧不打标签,因为其连接各主机是 access 模式。

DHCP原理与配置

  • 一、使用交换机配置DHCP和DNS

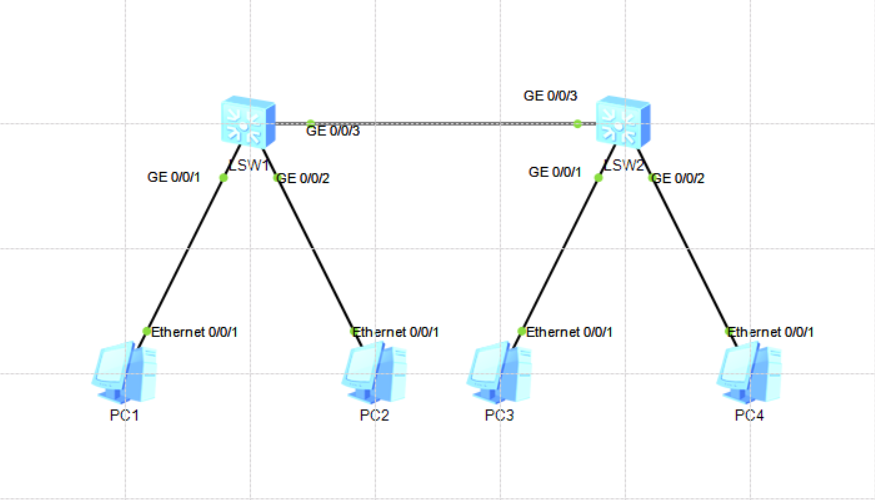

  • Step1: 画出网络拓扑图(书接上回😏)

  • Step2: 配置三层交换机的DHCP和DNS服务

法1: 基于接口DHCP配置

# todo 配置DHCP和DNS
[Huawei]dhcp enable  # 开启DHCP服务
Info: The operation may take a few seconds. Please wait for a moment.done.
[Huawei]inter vlan 1  # 进入VLAN1
[Huawei-Vlanif1]dhcp select interface  # 使用接口的IP作为网关
[Huawei-Vlanif1]dhcp server lease day 0 hour 2 minute 0  # 设置DHCP租约时间
[Huawei-Vlanif1]dhcp server dns-list 114.114.114.114  # 设置DNS服务器地址114.114.114.114(万能DNS地址)
[Huawei-Vlanif1]

法2: 基于DHCP地址池分配全局配置

# todo 配置DHCP和DNS
[Huawei]ip pool 1  # 创建IP地址池
Info:It's successful to create an IP address pool.
[Huawei-ip-pool-1]network 10.1.2.0 mask 24  # 配置网段和掩码
[Huawei-ip-pool-1]gateway-list 10.1.2.254  # 配置网关
[Huawei-ip-pool-1]dns-list 114.114.114.114  # 设置DNS地址
[Huawei-ip-pool-1]lease day 0 hour 2 minute 0  # 设置DHCP租约时间
[Huawei-ip-pool-1]excluded-ip-address 10.1.2.200 10.1.2.250  # 这些地址不会被分配出去
[Huawei-ip-pool-1]inter vlan 2  # 进入VLAN2
[Huawei-Vlanif2]dhcp select global  # 设置DHCP基于全局配置

注:
1. DHCP获取的地址有祖约时间
2. 给别人分祖约时间一般分2h
3. 一般过了租约时间的2/3,PC会发送请求,服务器会继续续租

  • Step3: 主机开启并应用DHCP配置,即可获得DHCP自动分配的IP地址

  • 二、使用DHCP中继配置DHCP和DNS

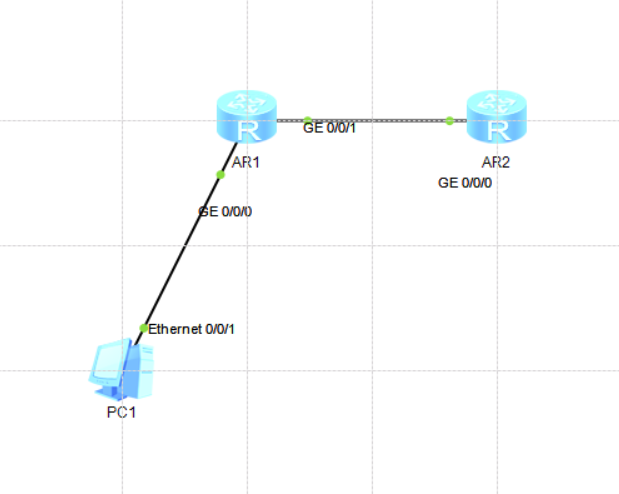

  • Step1: 画出网络拓扑图(书不接上回)

  • Step2: 配置路由器的DHCP和DNS服务

配置路由器AR2

# todo 配置接口IP、静态路由
[Huawei]dhcp enable  # 开启DHCP服务
[Huawei]int g0/0/0  # 进入接口
[Huawei-GigabitEthernet0/0/0]ip add 23.1.1.3 24  # 添加IP地址、掩码
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ip route-static 0.0.0.0 0.0.0.0 23.1.1.2  # 缺省路由,所有网络到达所有网络的路径都是通过23.1.1.2这个地址转发的

# todo 创建DHCP地址池分配IP
[Huawei-GigabitEthernet0/0/0]ip pool pc  # 创建IP地址池
Info: It's successful to create an IP address pool.
[Huawei-ip-pool-pc]network 192.168.1.0 mask 255.255.255.0  # 设置网段、掩码
[Huawei-ip-pool-pc]gateway-list 192.168.1.1  # 设置网关
[Huawei-ip-pool-pc]dns-list 114.114.114.114  # 设置DNS地址
[Huawei-ip-pool-pc]dis th  # 显示本配置
[V200R003C00]
#
ip pool pc
 gateway-list 192.168.1.1
 network 192.168.1.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
return

# todo 启用DHCP
[Huawei-ip-pool-pc]inter g0/0/0  # 进入接口
[Huawei-GigabitEthernet0/0/0]dhcp select global  # 设置DHCP全局配置
[Huawei-GigabitEthernet0/0/0]dis th  # 显示本配置
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 23.1.1.3 255.255.255.0
 dhcp select global
#
return
[Huawei-GigabitEthernet0/0/0]

配置路由器AR1

# todo 配置IP地址
[Huawei]inter g0/0/1  # 进入接口
[Huawei-GigabitEthernet0/0/1]ip add 23.1.1.2 24  # 添加IP
[Huawei-GigabitEthernet0/0/1]ping 23.1.1.3  # 测试网络连通性
  PING 23.1.1.3: 56  data bytes, press CTRL_C to break
    Reply from 23.1.1.3: bytes=56 Sequence=1 ttl=255 time=100 ms
    Reply from 23.1.1.3: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 23.1.1.3: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 23.1.1.3: bytes=56 Sequence=4 ttl=255 time=30 ms

  --- 23.1.1.3 ping statistics ---
    4 packet(s) transmitted
    4 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/45/100 ms

# todo DHCP中继
[Huawei]dhcp enable  # 开启DHCP服务
Info: The operation may take a few seconds. Please wait for a moment.done.
[Huawei]inter g0/0/0  # 进入接口
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24  # 添加IP地址
[Huawei-GigabitEthernet0/0/0]dhcp select relay
[Huawei-GigabitEthernet0/0/0]dhcp relay server-ip 23.1.1.3  # 指向DHCP服务器IP

AR2根据源IP地址判断应该用哪一个地址池分配IP地址
广播包->单播包

  • Step3: 抓包测试(略)

STP原理与配置

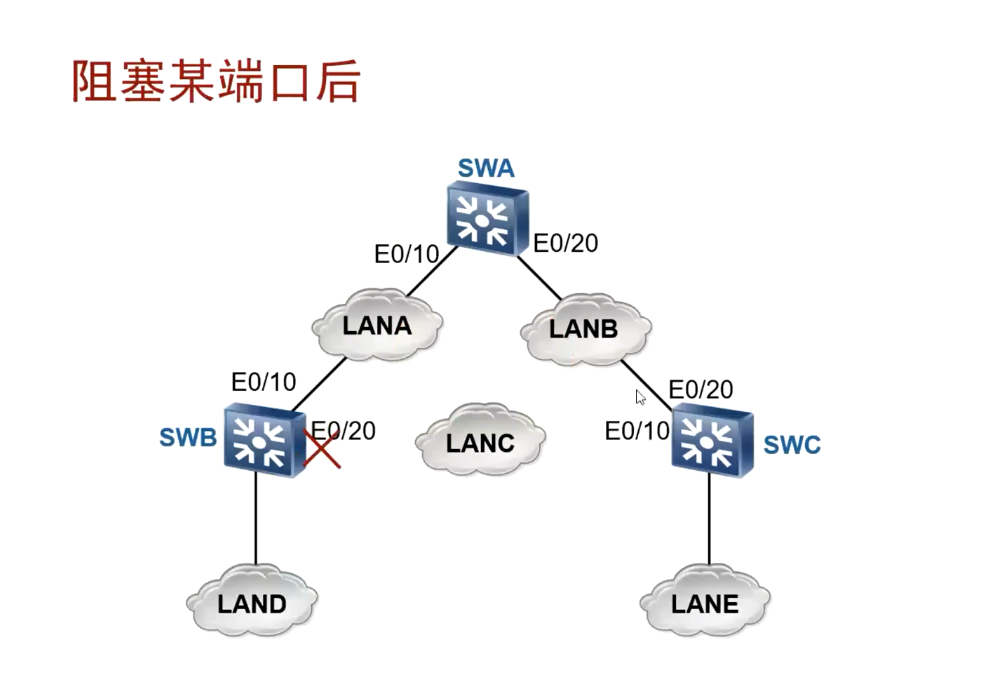

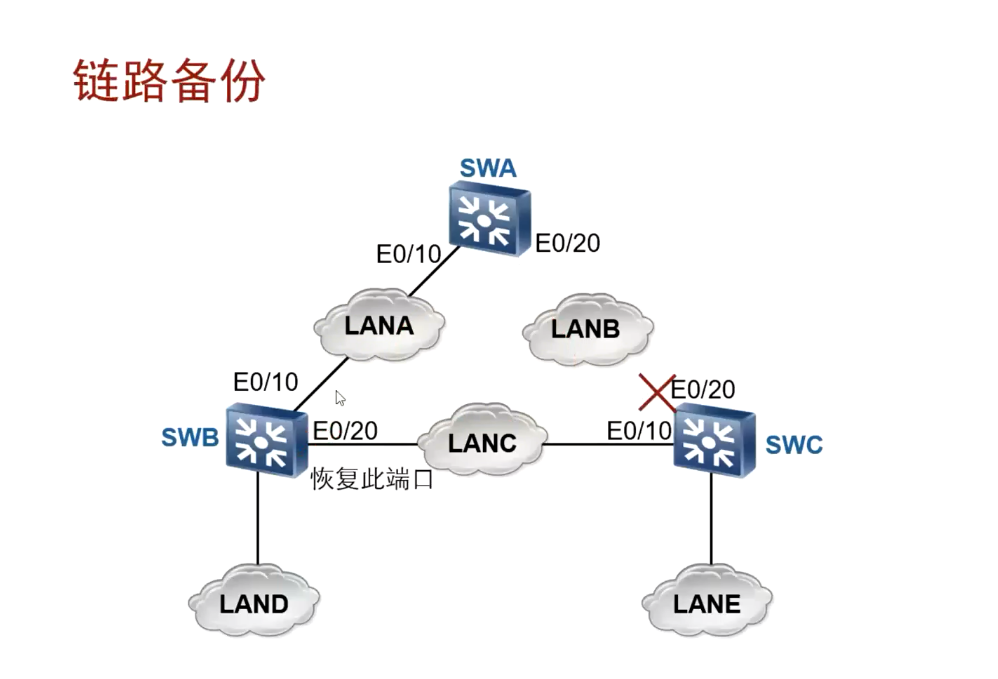

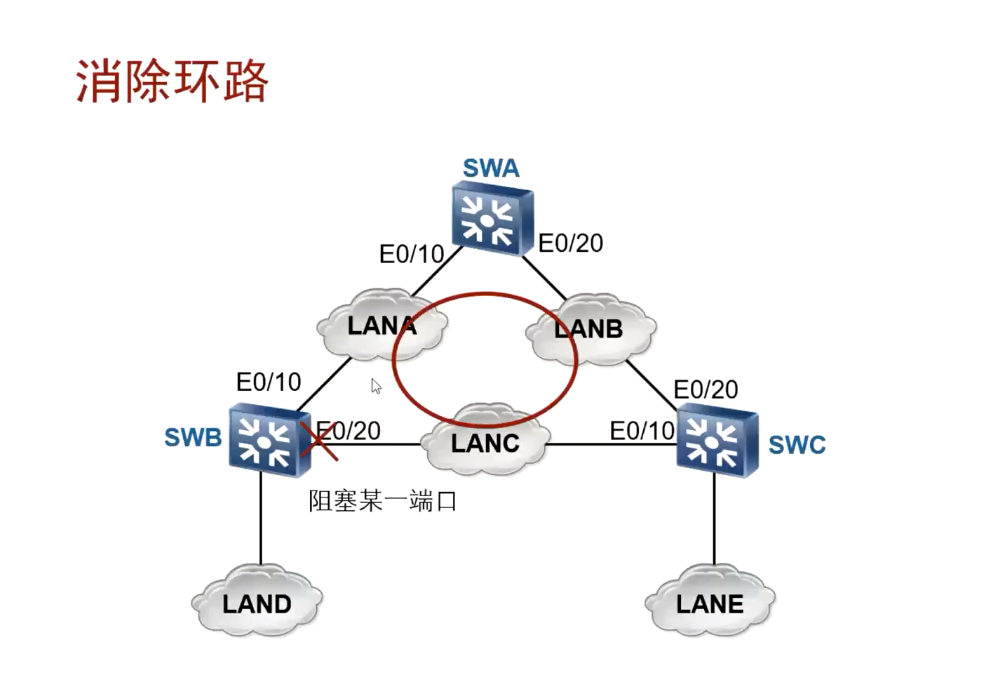

STP作用:消除环路、阻塞端口、链路备份

环路引起的问题

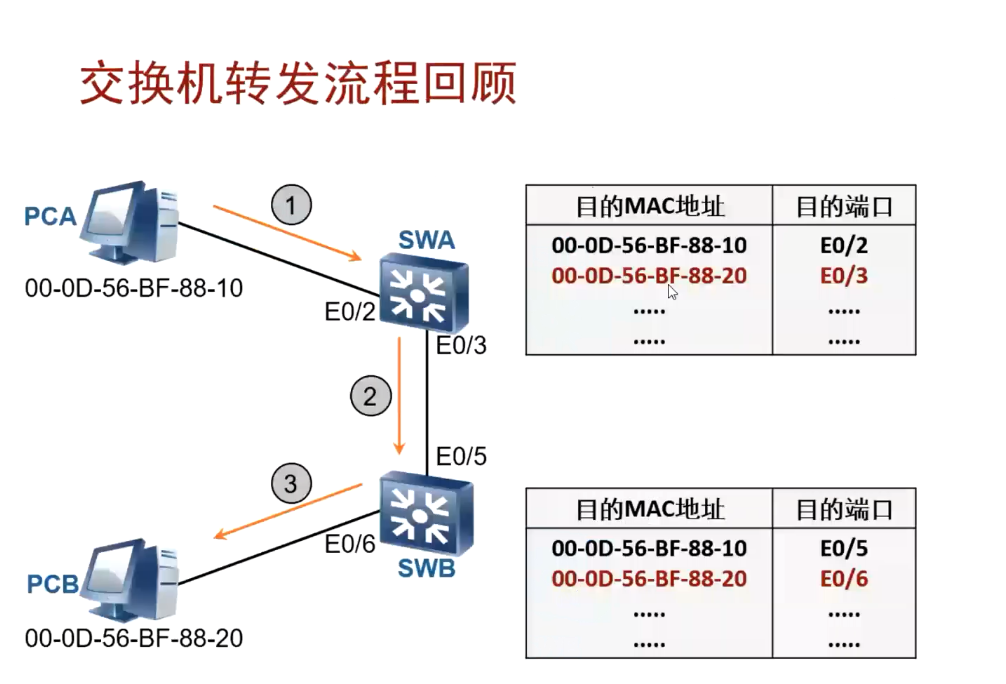

交换机转发流程:交换机收到数据帧,先把源MAC添加到MAC表中,然后根据目标MAC转发 。如果MAC表中没有目的MAC则泛洪(把帧复制成多份,向除了接收端口外其他相同VLAN下的所有接口以及trunk接口转发单播帧)。

问题

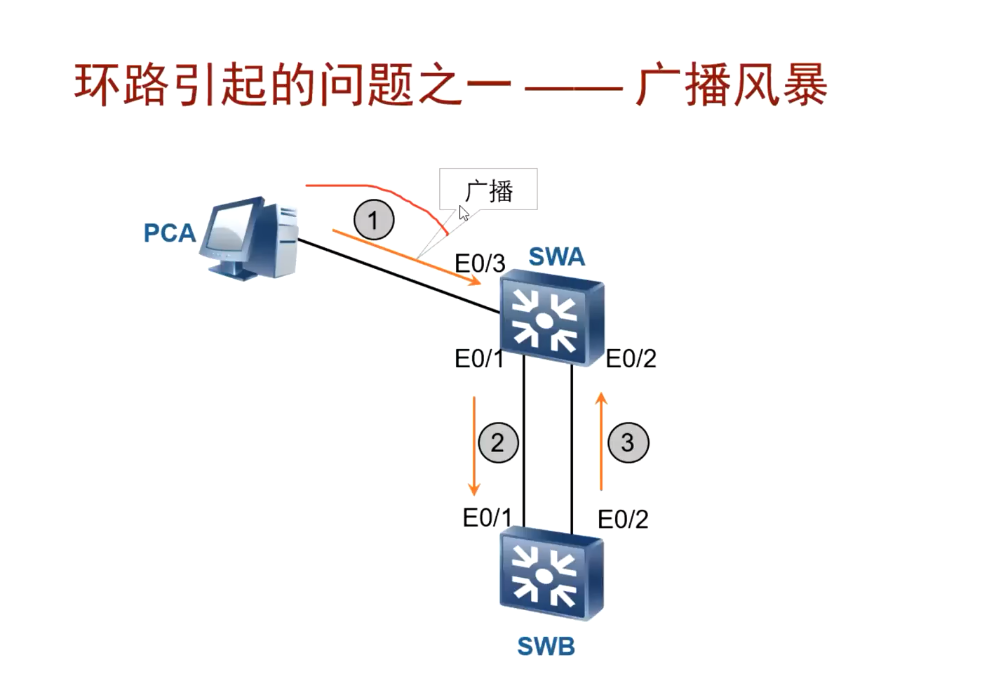

环路引起的问题之一——广播风暴.

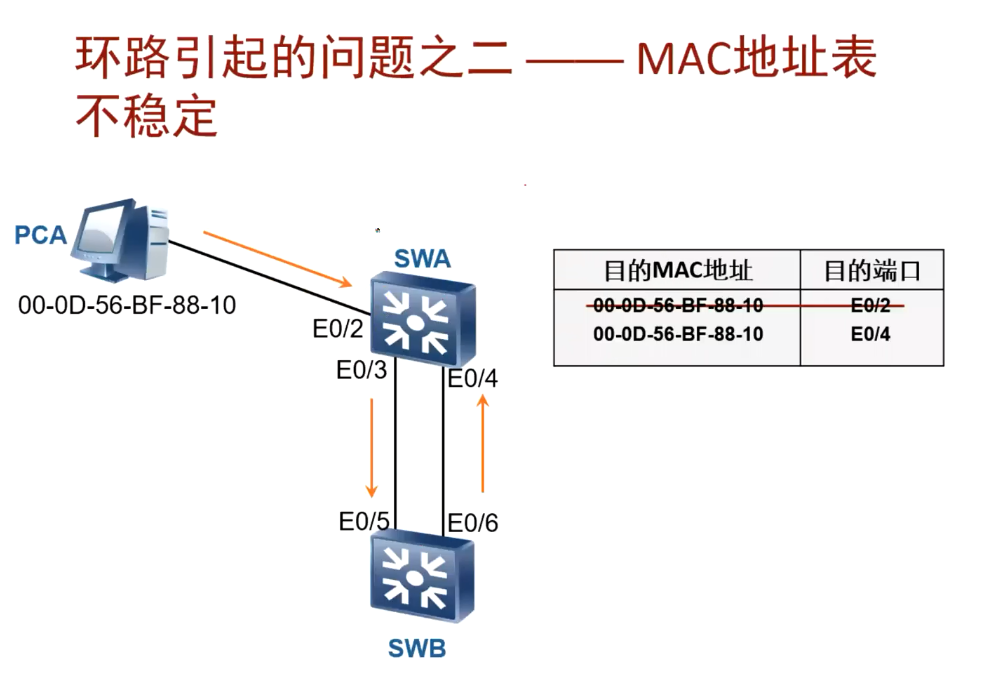

环路引起的问题之二——MAC地址表不稳定.

环路引起的问题之三——帧的多个副本.

生成树基本计算过程

  • Step1. 选取根桥/根交换机(一个广播域内桥ID(桥ID由网桥优先级和MAC地址组成)最小的交换机)
[Huawei]dis stp  # 查看交换机STP信息
[Huawei]dis stp brief  # 查看交换机STP信息
[Huawei]stp priorit 4096  # 修改交换机优先级

1. 优先级步长 4096
2. Huawei 交换机端口开销默认为 2000

  • Step2. Root Port 根端口(非根交换机到达交换机累计路径开销最小的接口)

根端口RP比较优先级:

  1. 根桥ID大小
  2. 到达根桥累计路径开销
  3. 指定桥ID/发送者桥ID
  4. 指定PID(端口ID:port id)/发送者端口ID = 端口优先级(默认128) + 端口号
  5. 本地端口ID

注:
1. 根桥上的端口不是根端口!!!
2. 根端口是在非根桥上的端口!!!
3. 根桥确定之前,交换机只能发送BPDU,不能转发BPDU
4. 一旦根桥被选出来,非根桥没有权利发送BPDU

转发:不改动数据帧
中继:改动数据帧,然后转发

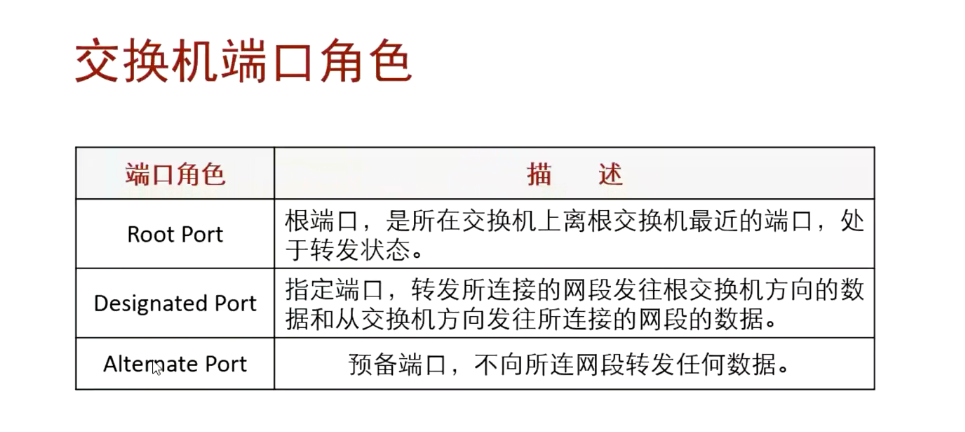

  • Step3. Designated Port 指定端口(一个网段/冲突域内到达根桥累计开销最小的接口)

一个冲突域就要选一个指定端口

指定端口比较优先级:

  1. 到达根桥累计开销
  2. 指定桥ID
  • Step4. Alternate Port 非指定/预备端口(非根交换机上除根端口和指定端口外的其他端口)

Discarding = Blocking + Listening

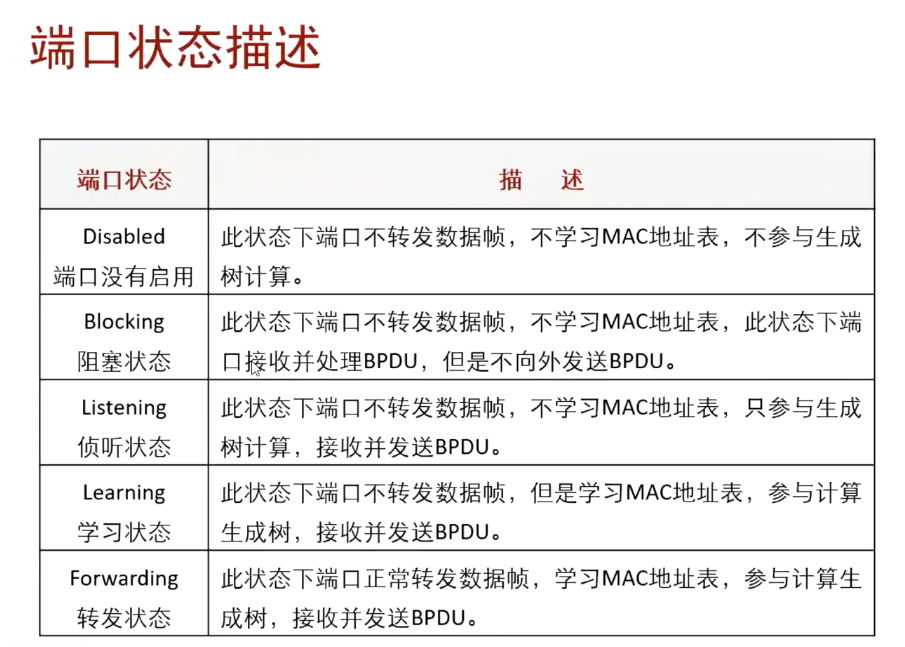

端口状态变换:

Blocking: 只收BPDU
如果要维持Blocking,那么20s内就要收到根桥发送的配置BPDU。如果连续20s没收到根桥发送的配置BPDU,就自动从Blocking进入Listening状态。或者其他接口断掉直接进入Listening状态。
Listening: 收发BPDU
该状态下,如果发现自己是非指定端口,那么将该端口转为Blocking状态,如果发现自己是根桥端口,再等15s,此时还是Listening状态(能收发配置BPDU,但是不能收发用户数据,因为要通过配置BPDU判断自己的端口角色)。如果发现自己真的是根桥端口,那么会变成Learning(Learning再持续15s变成Forwarding)。
Learning: 收发BPDU,只收用户数据(不转发数据帧、学习MAC地址表)
Forwarding: 收发BPDU,收发用户数据(转发数据帧、学习MAC地址表)

注:
1. 一个老化时间 20s,最大转发延迟 15s
2. 一个端口从 Blocking 到 Forwarding 所需最大时间 = 20s(老化) + 15s(Listening) + 15s(Learning) = 50s
3. MAC地址表快速老化,老化时间缩短

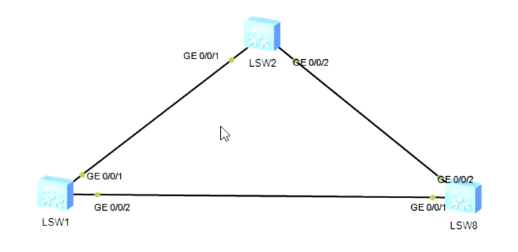

问题: 左右两根线断掉之后,LSW1的端口GE 0/0/2从Blocking到Forwarding需要多长时间?

答:
左线断30s = 0s(LSW1:Blocking->Listening) + 15s(LSW1:Listening->Learning) + 15s(LSW1:Learning->Forwarding)
右线断50s = 20s(LSW1:Blocking->Listening) + 15s(LSW1:Listening->Learning) + 15s(LSW1:Learning->Forwarding)


生成树简单配置

[sw]stp enable
[sw]stp mode stp
[sw]stp priority 8192

资料:《H3C STP技术白皮书》


文章作者: hhhhmdzz
版权声明: 本博客所有文章除特別声明外,均采用 CC BY 4.0 许可协议。转载请注明来源 hhhhmdzz !
评论
  目录
